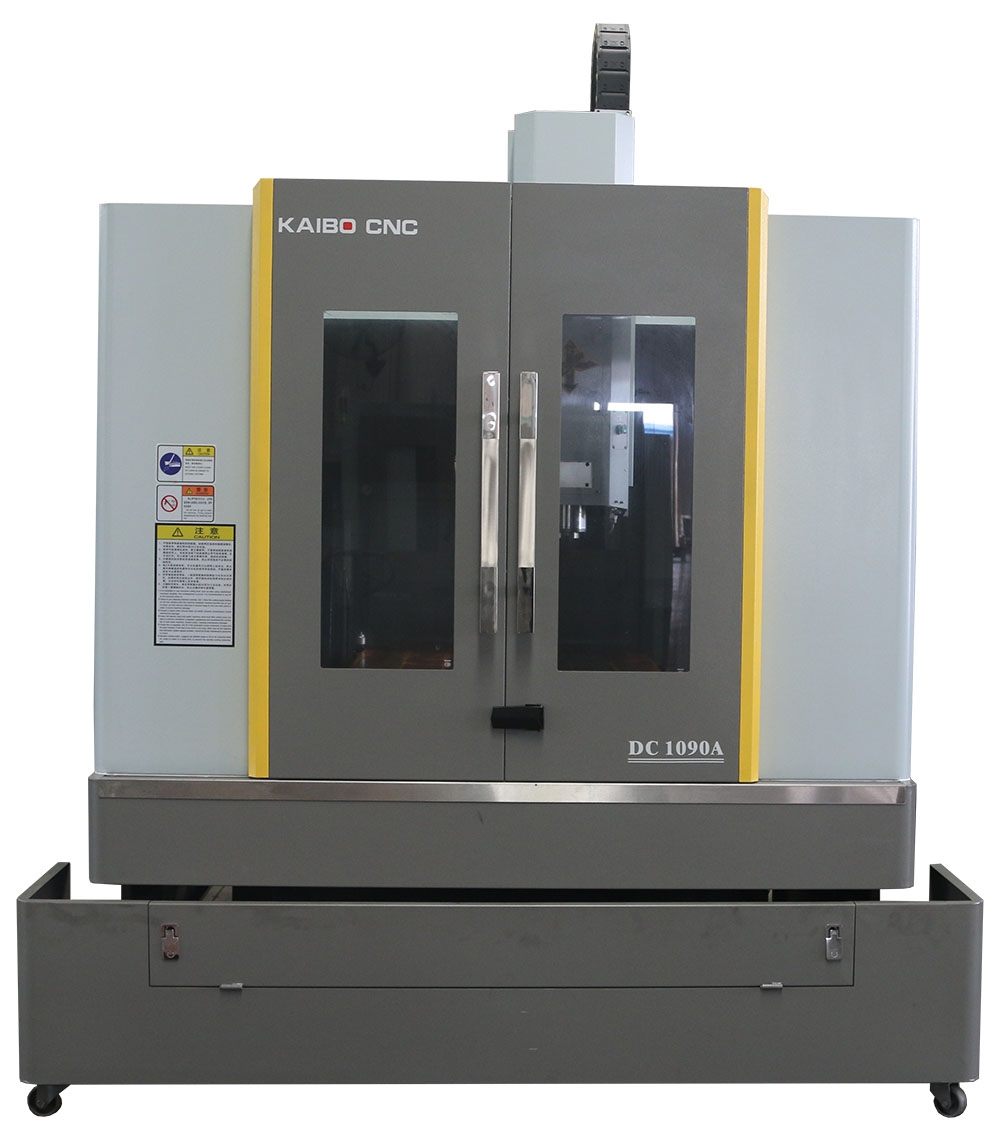

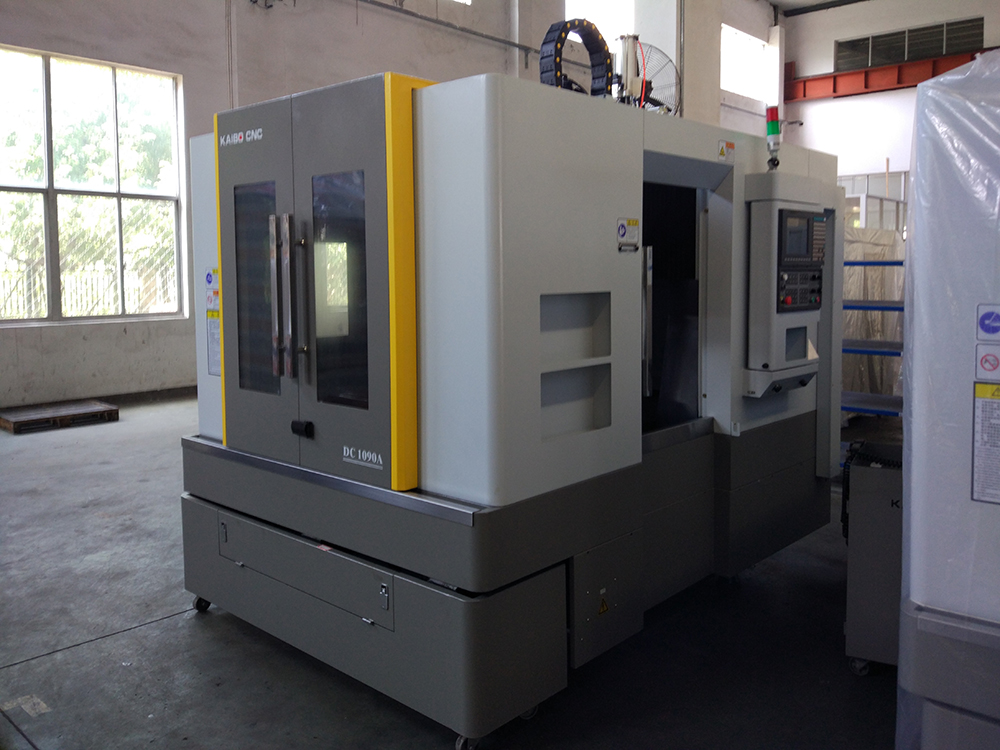

簡要描述：DC-1090A數控雕銑機集大小龍門銑床的性能特點于一體，即可用于產品雕刻，也可用于模具加工。該機結構合理，穩定性強，精度高，配備機械主軸，媲美加工中心。
更新時間：2024-02-20 訪問次數：224DC-1090A數控雕銑機集大小龍門銑床的性能特點于一體，即可用于產品雕刻，也可用于模具加工。該機結構合理，穩定性強，精度高，配備機械主軸，媲美加工中心。
| 規格/機型 Parameter/Model | DC-1090A | |
| 精度 Accuracy |
定位精度 Positioning accuracy |
0.01mm |
| 重復定位精度 Repeat positioning accuracy |
0.005mm | |
| 工作臺 Worktable |
工作臺尺寸 Worktable size |
1000*900mm |
| T型槽 T-slot size |
5T-18-180mm | |
| 最大工作負重 Max. load |
1000Kg | |
| 加工范圍 Travel |
X/Y/Z軸行程 X/Y/Z axis travel |
1000/900/400mm |
| 龍門寬度 Gantry width |
1110mm | |
| 橫梁至工作臺面距離 Beam to worktable |
650mm | |
| 主軸鼻端至工作臺面距離 Spindle nose to worktable |
155-555mm | |
| 進給 Feed |
快速進給 G00 Max. feeding speed G00 |
15m/min |
| 切削進給 G01 Max. working speed G01 |
10m/min | |
| X/Y/Z軸電機功率 X/Y/Z axis motor power |
1300w/1300w/1300w(/1800wBT40） | |
| 主軸 Spindle |
主軸功率 Spindle motor power |
8KW |
| 主軸最高轉速 Spindle Max. speed |
15000rpm | |
| 刀具規格 Tool holder |
ER32(Φ3.17-Φ20) | |
| 刀庫（選配） Tool Magazine（Opt.) |
刀庫類型 ATC type |
刀臂式刀庫 Arm type |
| 刀庫容量 ATC capacity |
24pcs | |
| 通用參數 Common |
工作電壓及總?cè)萘?br /> Power supply and total capacity | 3P/380V/50Hz/20KVA |
| 機床重量 Machine weight |
5600Kg | |
| 外形尺寸 Dimension |
2900*2240*2700mm | |
| 主要部件 Main parts |
系統 Controller |
新代 21MA/中國臺灣 Syntec 21MA/Taiwan |
| 交流伺服電機（驅動） AC servo motor(Driver) |
安川/日本 Yaskawa/Japan |
|
| 主軸變頻器 Spindle inverter |
匯川/中國 Inovance/China |
|
| 線軌 Linear guide way |
45 上銀，銀泰/中國臺灣 45 Hiwin,PMI/Taiwan |
|
| 絲杠 Ball screw |
4010 上銀，銀泰/中國臺灣 4010 Hiwin,PMI/Taiwan |
|
| 電子手輪 Electronic hand-wheel |
EHDW-BA5S-1 遠瞻/中國臺灣 EHDW-BA5S-1 Future/Taiwan |
|
| 潤滑系統 Lubrication system |
YET-A2P2 裕祥精機/中國臺灣 YET-A2P2 ISHAN/Taiwan |
|
| 油冷機 Oil Coolant Chiller |
帕森托爾/中國 Parsonthor/China |
|
| 空調 Air conditioner |
選配帕森托爾/中國 Opt.Parsonthor/China |
|
