簡要描述：DC600-4500單頭型材加工中心集銑削、鉆孔、攻牙、倒角于一體的自動化復合加工中心，適用于加工各種長度的型鋼、銅、鋁型材等金屬加工。 選配第四軸（A軸），可進行±90°旋轉加工；

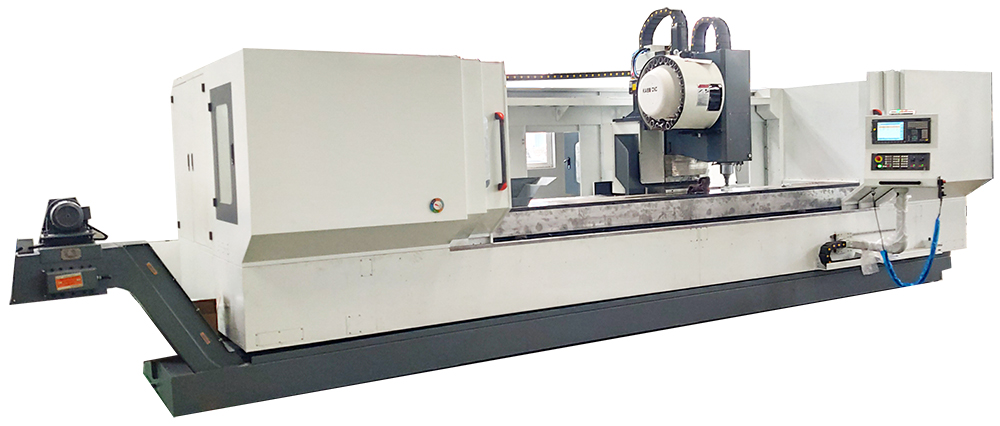

更新時間：2024-02-20 訪問次數：168DC600-4500單頭型材加工中心
凱博數控型材復合加工中心集銑削、鉆孔、攻牙、倒角于一體的自動化復合加工中心，適用于加工各種長度的型鋼、銅、鋁型材等金屬加工。
選配第四軸（A軸），可進行±90°旋轉加工；
防護門導軌帶鈑金防護，防止廢屑進入，方便排屑；
加裝前后半封閉式防護罩，保證了操作者的安全度和環境衛生；
采用BT40主軸錐孔，增加了機器剛性；
采用24刀圓盤式刀庫，方便自動加工，提高工作效率。
配備發那科系統，也可選配西門子、三菱。
| 項目 | 單位 | DC600-4500 | ||||
| 行程 | 工作臺尺寸 | mm | 4500*500 | |||
| 行程 X(主軸左右移動) | mm | 4300 | ||||
| 行程 Y(主軸前后移動) | mm | 550 | ||||
| 行程 Z(主軸上下移動) | mm | 450 | ||||
| 主軸鼻端到工作臺端面距離 | mm | 270 | ||||
| 主軸 | 最高轉速 | rpm | 12000 | |||
| 傳動方式 | 直接式 | |||||
| 拉刀方式 | BT40 四瓣爪 | |||||
| 主軸平衡等級 | G1(ISO1940) | |||||
| 安裝方式 | 立式 | |||||
| 刀把規格 | BT40 | |||||
| 主軸外徑 | mm | 150 | ||||
| 進給 | 三軸 | X | Y | Z | ||
| 快移速度 | m/min | 36 | 30 | 30 | ||
| 最大進給速度 | m/min | 36 | 30 | 30 | ||
| 切削進給 | mm/min | 1~15000 | 1~15000 | 1~15000 | ||
| 定位精度 | mm | 0.05(全程) | 0.02(全程) | 0.02(全程) | ||
| 重復定位精度 | mm | ±0.01/500 | ±0.01/300 | ±0.01/300 | ||
| 三軸傳動規格 | 三軸伺服馬達 | 功率 | kw | 3 | 1.8 | 3 |
| 扭矩 | N.m | 20 | 11 | 20 | ||
| 最大輸出轉速 | rpm | 3000 | 3000 | 3000 | ||
| 主軸伺服馬達 | 功率 | KW | 7.5 | |||
| 扭矩 | N.m | 35.8 | ||||
| 最大輸出轉速 | rpm | 12000 | ||||
| 刀庫 | 刀庫形式 | 圓盤式 | ||||
| 刀柄規格 | BT40 | |||||
| 刀具數量 | 把 | 24 | ||||
| 最大刀具直徑（滿刀）/長度/重量 | mm, kg | Φ75mm/350mm/8kg | ||||
| mm, kg | Φ75mm/350mm/8kg | |||||
| 鄰空刀直徑 | mm | Φ150 | ||||
| 換刀時間（刀對刀） | sec | 2 | ||||
| 換刀減速機減速比 | 1:07 | |||||
| 通用參數 | 系統 | 發那科 0i-MF | ||||
| 床體重量 | T | 17 | ||||
